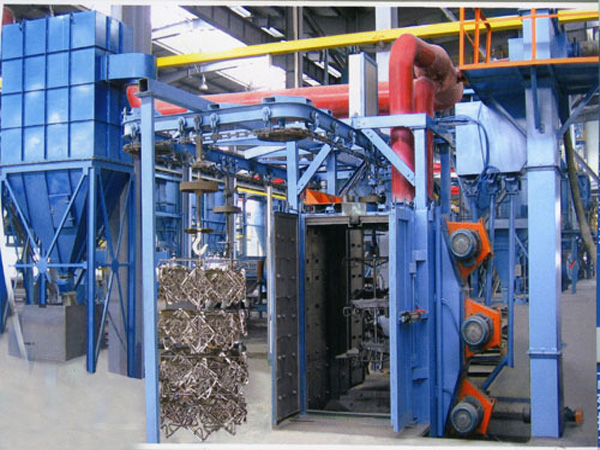

吊链式抛丸机

产品介绍

吊链式抛丸机是分单行程、双行程，步进式、连续式。双行程悬链连续式抛丸清理设备，它具有工件静态装卸、自动快速输送与定位,工件旋转抛丸清理。整机采用常规电器控制，工件的输送轨道无级变速。适合于大批量、铸钢、铸铁、及焊接件的完整抛丸清理，用于可吊挂式工件。通过抛丸清理，不但可以去除工件表面的锈蚀，清理掉结构件上的焊渣，还可以工件的焊接应力，提高工件的抗疲劳强度，增加工件喷漆时的漆膜附着力。

工作原理

悬涟式抛丸机的工作原理是工件随吊链可连续运行、步进运行或采用的积放推式悬链输送工件，使工件在装卸料以及抛丸区分别处于停止状态，实现定点装卸和定点抛丸工序，根据工件不同可单点吊重50～2000kg，且生产效率高，运行可靠，对各类易吊挂类零件的大批量清理。如发动机缸体缸盖、电机壳体、齿轮、摩托车发动机壳体、机车钩尾框组件、转向架组件、五金工具壳体、水泵等清。可根据用户需求定制铸造非标类，这样更节约成本和减少资源浪费。

工艺流程

装零件→关门→抛丸清理→开门→步进→卸零件→装零件→抛丸清理

工件在两挂吊具的吊装下进入抛丸清理室，当进入抛丸清理区后，悬链自动停止，同时大门关闭，两挂工件在各自的工位上在自转机构的驱动下自转，同时抛丸器对工件进行抛丸清理，清理完毕，弹丸控制器停止供丸，大门打开，工件在悬链输送系统的驱动下被输送出抛丸清理室，同时未被清理的两挂工件被输送进抛丸清理室，重复以上过程，对工件进行率的抛丸清理。
